KAPLİN DETAYLARI

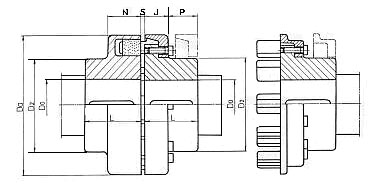

AYAKLI A TİPİ ELASTİK KAPLİN

Kaplin Ölçüler (mm) Ağırlık (Kg)
Da D1 D2 L1 L2 J N P S D min D max
A 110 110 65 70 54 66 28 28 38 2-4 18 38 4.900
A 125 125 75 80 58 76 31 30 45 2-4 20 45 6.900
A 140 140 85 95 62 82 34 34 48 2-4 22 50 9.650
A 160 160 95 110 68 84 36 39 48 2-6 22 58 13.050
A 180 180 110 125 74 94 42 42 52 2-6 22 65 18.900
A 200 200 125 134 84 102 43 47 59 2-6 22 75 25.100
A 225 225 135 143 92 105 45 52 60 2-6 22 85 34.750
A 250 250 145 164 102 118 46 60 72 3-8 22 95 45.600
A 280 280 165 185 122 120 46 65 74 3-8 50 105 60.800
A 315 315 165 200 132 126 47 73 79 3-8 50 100 78.300
A 350 350 180 230 140 140 55 75 85 4-8 60 110 108.000
A 400 400 205 250 164 145 59 88 86 4-8 70 120 153.000
A 450 450 225 280 190 192 90 100 102 5-10 80 110 241.000
A 520 520 265 315 215 210 95 110 115 5-10 90 150 362.000
